Тензодатчик Model 540
Производитель: Utilcell (Испания).
Класс защиты: IP-66.
Материал: никелированная сталь.
Диапазон нагрузок: от 2 т. до 10 т.
Датчик веса тензометрический Utilcell Model 540.
| Класс точности | O.I.M.L. R60 class C | |
| Номинальная чувствительность (FS) | мВ/В | 2.0 ± 10% |
| Максимальная нагрузка (Emax) | t | 2, 3, 6, 10 |
| Число поверочных интервалов | nLC | 3000 |
| Общая ошибка | %FS | ≤± 0.0170 |
| Максимальная безопасная нагрузка | от Emax | 150 % |
| Предельный перегруз | от Emax | 300 % |
| Баланс нуля | от Emax | < ± 2.0 % |
| Температурное отклонение чувствительности | %FS | < ± 0.006 % |
| Температурное отклонение нуля | %FS | < ± 0.01 % |
| Ползучесть (30 мин.) | %FS | < ± 0.016 % |
| Напряжения питания | V | 10 |
| Максимально допустимое напряжение питания | V | 15 |
| Входное сопротивление | Ohm | 400 ± 20.0 |
| Выходное сопротивление | Ohm | 350 ± 3.0 |
| Сопротивление изоляции | MOhm | ≥5000 |
| Диапазон термокомпенсации | °С | -10 ~+40 |
| Рабочий диапазон температур | °С | -30 ~ +70 |
| Температура хранения | °С | -40 ~ +70 |

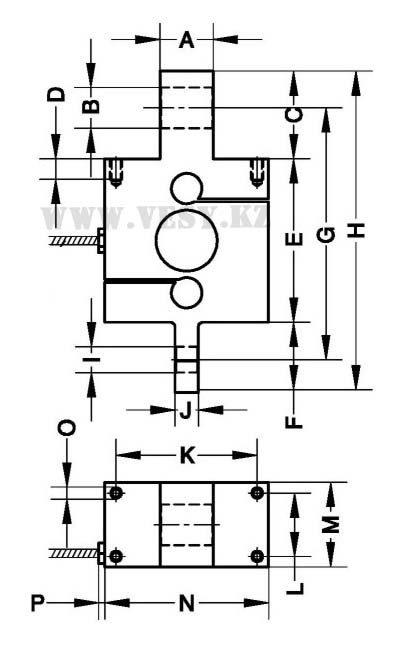

| Нагрузка | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2~3 т. | 26 | 20 | 43 | 10 | 80.5 | 34.3 | 123.3 | 157.3 | 12.6 | 11.5 | 69 | 31 | 44.5 | 80 | M6 | 3 |
| 6 т. | 36 | 26 | 65 | 10 | 92 | 48.5 | 158 | 205.5 | 16.7 | 19 | 69 | 31 | 42 | 103 | M6 | 3 |
| 10 т. | 46 | 32.5 | 81 | 10 | 104 | 67 | 194 | 252 | 32.2 | 46 | 69 | 31 | 42.5 | 103 | M6 | 3 |
-
Экранированный, 4-х жильный кабель
Диаметр кабеля Ø6.0 мм.
Стандартная длина кабеля для датчиков Utilcell Model 540 5.0 метров .
