Тензодатчик QSB -A/-ASS
Производитель: Keli (Китай).
Класс защиты: IP-67.
Материал: нерж./легир. сталь.
Диапазон нагрузок: от 10 до 125 klb.
Датчик веса тензометрический Keli QS.
| Класс точности | 0.05 | |
| Номинальная чувствительность (FS) | мВ/В | 3.0 ± 0.003 |
| Максимальная нагрузка (Emax) | т. | 10, 20, 25, 40, 50, 60, 75, 100, 125 klb |
| Общая ошибка | %FS | ≤± 0.0500 |
| Максимальная безопасная нагрузка | от Emax | 150 % |
| Предельный перегруз | от Emax | 200 % |
| Баланс нуля | от Emax | < ± 0.05 % |
| Температурное отклонение чувствительности | %FS (при 10°С) | < ± 0.02 % |
| Температурное отклонение нуля | %FS (при 10°С) | < ± 0.02 % |
| Диапазон напряжения питания | V | 10 ~ 12 |
| Максимально допустимое напряжение питания | V | 15 |
| Входное сопротивление | Ohm | 750 ± 10 |
| Выходное сопротивление | Ohm | 702 ± 5 |
| Сопротивление изоляции | MOhm | ≥5000 |
| Диапазон термокомпенсации | °С | -10 ~+40 |
| Рабочий диапазон температур | °С | -30 ~ +70 |
| Температура хранения | °С | -40 ~ +70 |
| Материал корпуса | конструкционная сталь -A нержавеющая сталь - SS |

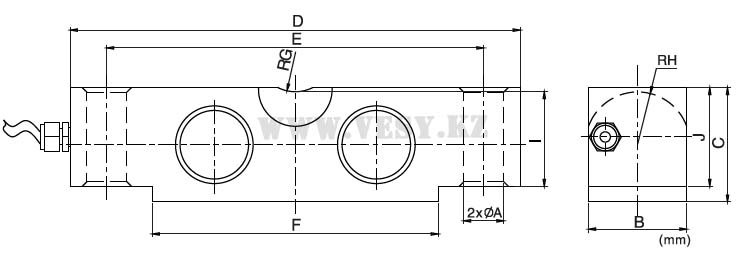

| Нагрузка | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 ~ 25 klb. | 17.3 | 42.9 | 49.3 | 196.9 | 165.1 | 125.1 | 19.1 | 22.9 | 41.4 | 43.2 |
| 40 klb. | 21.0 | 49.3 | 62.0 | 260.4 | 215.9 | 162.4 | 25.4 | 28.5 | 50.8 | 53.3 |
| 50 ~ 75 klb. | 27.0 | 62.0 | 74.7 | 260.4 | 215.9 | 162.4 | 25.4 | 34.8 | 64.5 | 67.3 |
| 100 ~ 125 klb. | 41.0 | 73.6 | 98.0 | 387.4 | 323.8 | 228.4 | 38.1 | 45.7 | 83.8 | 87.1 |
-
Экранированный, 4-х жильный кабель
Диаметр кабеля Ø5 мм.
Стандартная длина кабеля для датчиков Keli QSB: 12 метров (10 ~ 40 klb), 16 метров (50 ~ 125 klb).
