Тензодатчик B9C
Производитель: Zemic (Китай).
Класс защиты: IP-67.
Материал: нержавеющая сталь.
Диапазон нагрузок: от 5 klb. до 250 klb.
Датчик веса тензометрический Zemic B9C.
| Класс точности | N3 | N10 | |
| Номинальная чувствительность (FS) | мВ/В | 3.0 ± 0.003 | |
| Максимальная нагрузка (Emax) | klb | 5, 150, 200, 250 | 10, 15, 20, 30, 40, 50, 60, 75, 90, 100 |
| Число поверочных интервалов | nLC | 3000 | |
| Минимальный поверочный интервал | Y=Emax/Vmin | 7500 | |
| Общая ошибка | %FS | ≤± 0.0350 | ≤± 0.0230 |
| Максимальная безопасная нагрузка | от Emax | 150 % | |
| Предельный перегруз | от Emax | 300 % | |
| Баланс нуля | от Emax | < ± 1.0 % | |
| Диапазон напряжения питания | V | 5 ~ 12 | |
| Максимально допустимое напряжение питания | V | 18 | |
| Входное сопротивление | Ohm | 700 ± 7.0 | |
| Выходное сопротивление | Ohm | 703 ± 4.0 | |
| Сопротивление изоляции | MOhm | ≥5000 (при 50 VDC) | |
| Диапазон термокомпенсации | °С | -10 ~+40 | |
| Рабочий диапазон температур | °С | -35 ~ +65 | |
| Температура хранения | °С | -40 ~ +70 | |

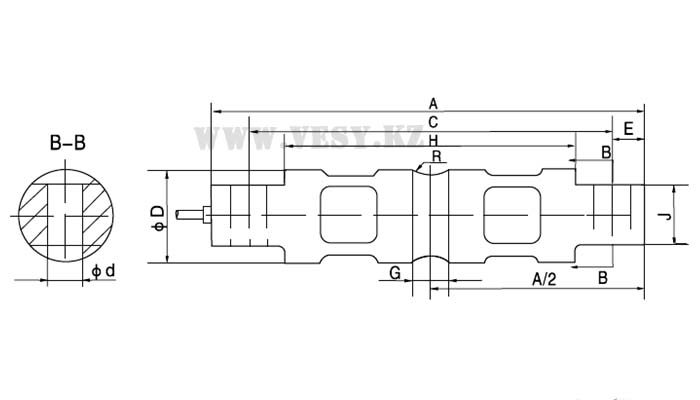

| Нагрузка | A | C | H | G | ØD | J | Ød | R | E |
|---|---|---|---|---|---|---|---|---|---|
| 5 klb, 10 klb | 206.2 | 174.6 | 133.1 | 15.7 | 43.2 | 28.4 | 16.7 | 12.7 | 17.7 |
| 15 klb, 20 klb | 206.2 | 174.6 | 133.1 | 21.3 | 49.5 | 28.4 | 16.7 | 12.7 | 17.7 |
| 30 klb ~ 75 klb | 260.4 | 215.9 | 165.1 | 25.4 | 76.2 | 60.2 | 26.9 | 25.4 | 22.4 |
| 90 klb, 100 klb | 285.8 | 241.3 | 190.2 | 31.0 | 88.9 | 63.5 | 26.9 | 38.1 | 22.4 |
| 150 klb | 285.8 | 241.3 | 190.2 | 31.0 | 99.1 | 71.1 | 26.9 | 38.1 | 22.4 |
| 200 klb, 250 klb | 408.9 | 330.3 | 254.0 | 31.7 | 136.6 | 116.8 | 39.6 | 50.8 | 39.4 |
-
Экранированный, 4-х жильный кабель
Диаметр кабеля Ø5 мм для 5-20 klb и Ø8 мм для 30-250 klb.
Стандартная длина кабеля для датчиков B9C: 9 метров.
Экран не соединен с датчиком.
